100吨快速拉伸成型液压冲床拉伸垫的作用？

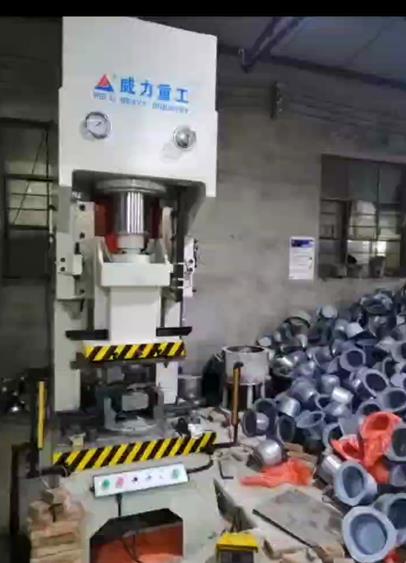

拉伸功能是液压冲床比较有优势的一项，是板材冲压加工常用的工序之一，实际拉伸加工时，为避免加工成品出现折皱，还需特别对材料施加一定的压边力。在加工生产中，如果拉伸材料较大且拉伸深度比较深，就需要使用液压拉伸垫来进行生产。山东威力重工机床有限公司近期就发货了一台100吨快速拉伸成型液压冲床，拉伸件较深，通过油压拉伸垫完成生产。该设备配有伺服数控系统，使得拉伸精度、拉伸效率提高。
100吨快速拉伸成型液压冲床油压拉伸垫工作缸通过止回阀与溢流阀及管路与油缸连通。拉伸垫对拉伸质量起决定性作用。液压垫也称拉伸垫，液压垫一般在100吨液压冲床工作台垫板下，底座内。拉伸液压垫是在100吨液压冲床上采用的一种压料装置。它在拉伸加工时压住坯料的边缘防止起皱。配用拉伸液压垫，可使拉伸液压冲床的工艺范围得到扩大。拉伸垫还可用于顶料（或工件）或用来对工件的底部进行局部成形。
100吨快速拉伸成型液压冲床拉伸垫的组成：液压工作台，液压工作台的腔内设有液压垫及液压垫油缸，液压垫的下端面与液压垫油缸的活塞杆相连接，液压垫的上端面上安装有多个凳式压垫，各所述凳式压垫呈矩形阵列分布，各所述凳式压垫的顶面为方形钢板，方形钢板的下端面四周通过竖板连接在液压垫的上端面上。
100吨快速拉伸成型液压冲床拉伸垫工作原理：主马达带动100吨液压冲床滑块下压直至上模接触材料架为止，油压拉伸垫工作缸内的油压开始随上模下压而升高。当此压力上升达到额定压力后，油压拉伸垫工作缸中的油液将开溢流阀，此时油液会经管道回流至拉伸垫的油气缸内，从而使拉伸垫之托板一直保持着额定的加压力，并跟随滑块继续下行至下死点，完成拉伸作业。
100吨快速拉伸成型液压冲床拉伸垫选择注意事项：
拉伸垫作为控制板料成形设备的重要组成部分，其选择除了考虑一次性投资成本、占地空间和维护使用成本等因素外，还需重点关注其性能参数，例如压力范围、压力波动、有效拉伸行程、行程次数、能量曲线、位置控制、冷却功能、节能措施和拉伸垫原理结构等，在液压垫选型前需要了解压力机生产制件的拉伸成形曲线或拉伸力及拉伸行程，并结合压力机公称力曲线和能量曲线进行分析。只有明确了解滑块运行曲线后才能够合理选择拉伸垫曲线进而确认拉伸垫的形式。

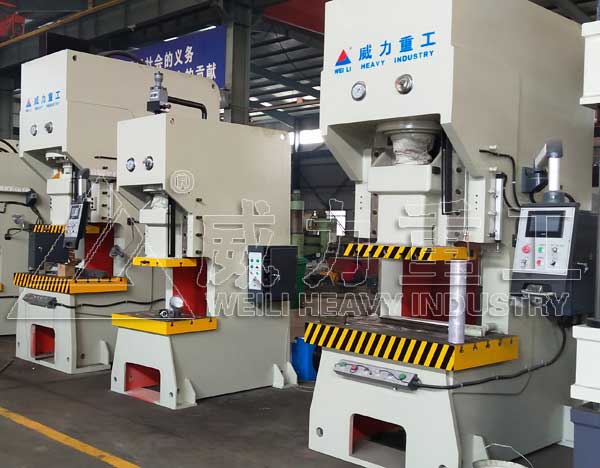

带有拉伸功能的液压冲床
