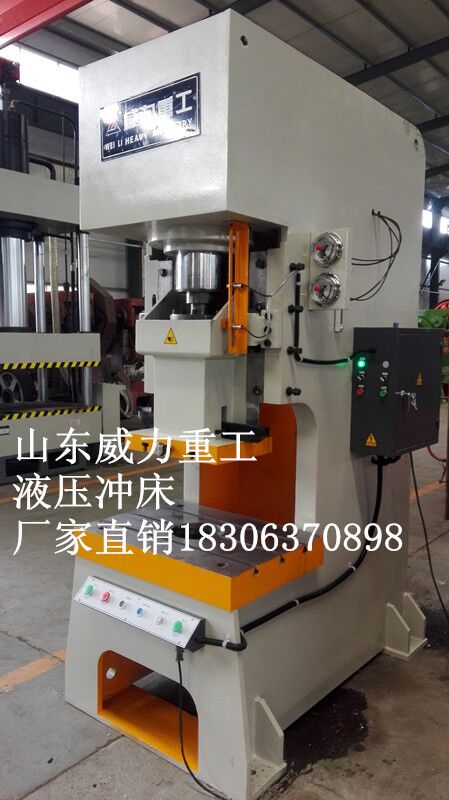

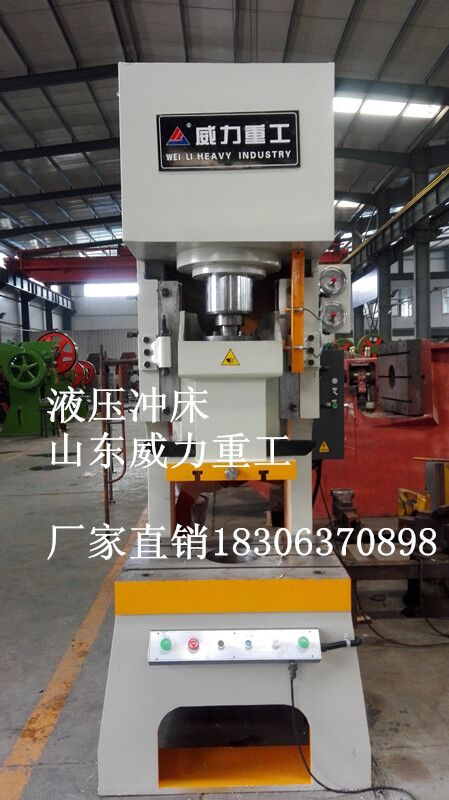

100吨液压冲床
内容提要
该款100吨液压冲床是山东威力重工技术工程师根据国内外先进技术而研发的一款新型冲床，该款液压冲床一般成型的件都可以做，广泛应用在汽车零部件加工行业。冲孔落料，成型，调直，折弯都可以。
详细介绍
一、100吨液压冲床的用途
该款100吨液压冲床是山东威力重工技术工程师根据国内外先进技术而研发的一款新型冲床，该款液压冲床一般成型的件都可以做，广泛应用在汽车零部件加工行业。冲孔落料，成型，调直，折弯都可以。
液压冲床，快速液压冲床，高速液压冲床，大行程液压冲床，100吨液压冲床视频-山东威力重工机械冲床终结者【液压冲床】一切皆有可能！欢迎点击查看100吨液压冲床视频：http://v.youku.com/v_show/id_XMTMxODgyNDI0OA==.html?from=y1.7-1.2&qq-pf-to=pcqq.group
二、100吨液压冲床工作原理
100吨液压冲床的工作原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型（圆柱型），经由这个机构将圆周运动转换成滑块的直线运动。
三、100吨液压冲床结构
100吨液压冲床产品采用先进的控制系统，主要液压元件选用德国BOSCH-Rexroth、电器元件选用法国TE及日本三菱、密封件选用日本NOK等国际名牌。产品质量稳定可靠。
机身构架：机身为C型单臂式结构，采用16Mn高强度钢板CO2焊接，焊后通过回火，时效处理，确保机身高强度，永不变形，提高了抗疲劳度。工作平台二次加工，保证导向滑柱与工作平台的垂直度。
操控系统：采用西门子PLC智能控制系统，10寸人机界面触摸屏，光栅保护等先进元器件，实现操控一体化：1无触点主电路系统运行，减少了电器原件的损耗。2可自动定位对装模具。3上模行程及位置的数据可调整。4各种数据可根据工作流程二次编程。5光栅保护装置可确保操作时人身安全。
液压系统：液压油缸选用派克及NOK进口密封，活塞杆中频淬火后镀硬铬处理，油泵。液压阀组均选用力士乐及华德等知名品牌，油泵进油口装有独特的过滤装置，油路连接采用进口高压双层钢丝软管，确保整套液压系统的使用性能和寿命。
四、100吨液压冲床主要技术参数
|
YWH21-100T |
单位 |
参数 |
|
公称压力 |
KN |
1000 |
|
液体很大压力 |
MPa |
22.5 |
|
喉深 |
mm |
310 |
|
滑块很大行程 |
mm |
180 |
|
滑块工作次数 |
mm |
10-40 |
|
很大封闭高度 |
mm |
470 |
|
行程调节量 |
mm/s |
180 |
|
工作台距地面高度 |
mm |
750 |
|
快下速度 |
mm/s |
210 |
|
工作速度 |
mm/s |
14 |
|
回程速度 |
mm/s |
190 |
|
压头至工作台很大距离 |
mm |
550 |
|
工作台尺寸 |
mm |
前后 850 左右 600 |
|
滑块底面尺寸 |
|
500*360 |
|
油泵 |
|
40 |
|
电机功率 |
Kw |
7.5 |
|
机器重量约 |
KG |
6000 |
山东威力重工是鲁南地区生产冲床实力很强的企业，公司生产的冲床产品远销国内外，深受各地用户喜爱，100吨液压冲床价格欢迎咨询销售部张经理：0632-5850029，18306370898。
