冲床

山东威力重工生产的数控冲床得到了诸多客户的好评，近期江西客户就来我厂订购了一台数控冲床设备，对于这台设备的设计生产制造，都是由公司工程师全程设计指导。在原本数控冲床基础上，改进了其排废装置，并且公司也对于这台数控冲床给与了模具的调试指导方法，小编对此分析整理如下：

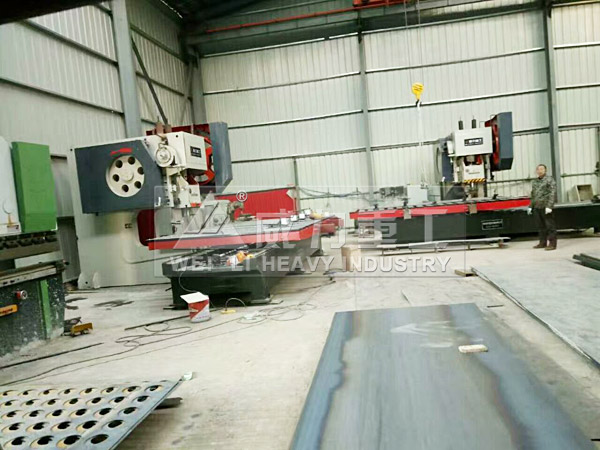

冲床使用调试指导现场



为了克服现有的数控冲床存在的不足,本实用新型提供一种数控冲床的排废装置，本实用新型包括左工作台、右工作台、导杆、机体、排废器、滑轮、导套、油缸、冲头、脱料板、模具、储料箱、排料口、排料板；该数控冲床的排废装置具有排废装置，所述的排废装置为排废器，排废器包括有储料箱、排料口、排料板，可以自动排出数控冲床的废料物。



100吨冲床装车发货

（1） 将机床X、Y、T、C轴先返回参考点。

（2） 将错位的旋转模位旋转到换模位置。

（3） 松开下旋转模位上带有胀圈的同步齿轮上的内六角螺钉，保证芯棒插入后其轴能转动而同步齿轮不应转动。

（4） 将芯棒插入上、下旋转模位内，再次旋转芯棒保证能够转动自如。

（5） 旋转T轴将调整后的旋转模位转到打击头下，并保证转盘定位销插入定位锥套后，C销也能插入支承座槽内。（注意：在旋转T轴时防止下齿轮上的内六角螺钉和T轴传动小齿轮相撞）

（6） 将条尺插入芯棒槽内，百分表吸在夹钳上，表头顶在条尺上，移动Y轴，使条尺在全长位置误差值在0.015以下。

（7） 紧定上、下旋转模同步轮上的内六角螺钉。

（8） 再次移动Y轴看百分表值在条尺上有无变化，确认在0.015以下即可。

（9） 取出条尺，旋转T轴取出芯棒。

冲床厂家使用现场图

机床旋转模传动分为二级传动，第一级为伺服电机传动给减速箱；第二级由减速箱到模座。第一级的涨紧直接可通过涨紧座调整进行，涨紧过程中，保证同一模位的上、下同步齿形带受力一致，松紧适度，否则会影响加工精度。



以上是我公司对于数控冲床模具调试的部分指导建议，希望能够帮到更多客户。想要订购数控冲床产品，欢迎到公司考察或者直接致电联系我们。
