滑块是250吨快速
液压冲床工作机构的核心组成元件,其主要作用是将冲床连杆的摆动力转化为上下往复运动的动力,为安装在其底面的上模提供初步导向(精确导向还要靠模具上的导柱套、导锁、导板等保证)与冲压作用力,使冲压材料在冲压作用力下形成冲压成品,其直接影响着冲床的运动精度和工作精度。

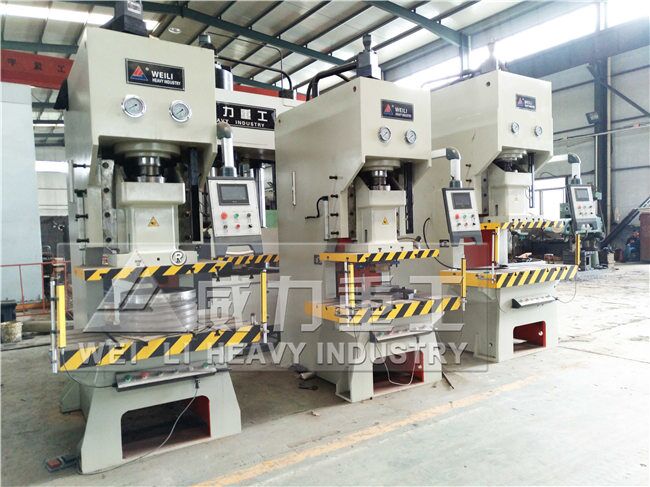

250吨液压冲床厂家车间完成生产
使用冲床冲压生产是加工制造行业很常用的生产方式,不同的场合需要不同的冲压加工设备,也造就了各种各样的冲床种类,目前采用曲轴连杆、气动离合器结构的250吨快速液压冲床由于冲压精度高、工作稳定、故障率小、生产率高、易于实现自动化、适于在自动线上工作等优点被使用的很为广泛。250吨快速液压冲床一台冲床可以搭配许多种冲压模具,生产各种不同的冲压产品,而不同的模具的生产工艺不同,高度不同,因此实际使用时需对冲床滑块的高度进行调整,250吨快速液压冲床滑块调整装置也就成为了250吨快速液压冲床必不可少的核心装置之一。
现山东威力重工以自身生产的250吨快速液压冲床为例,详解一下250吨快速液压冲床滑块调整装置的结构及工作原理:冲床滑块调整装置由冲床曲轴连接的连杆、滑块、穿设在连杆与滑块之间的连接销及偏心轮升降机构组成,其中连接销分别穿过滑块及偏心轮的偏心孔,驱动装置能够带动偏心轮在连杆的偏心轮孔内转动,从而通过偏心轮的偏心孔带动连接销升起或下降,以实现调节冲床滑块高度的功能,使得冲床能够根据不同的冲压模具方便、快捷的调整滑块的高度,使其能够适用于不同的冲压模具,通用性高,降低冲压生产的成本,且通过该滑块调整装置能够临时的调节模具的间隙,以方便模具的维护。

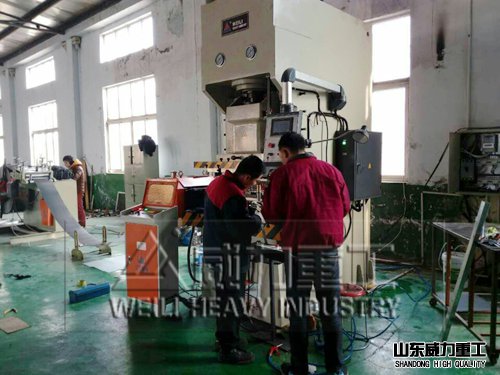

液压冲床客户使用现场
250吨快速液压冲床实际使用时,滑块调整装置的螺杆配合调整螺帽推动摇杆向上或向下摆动,在摇杆向上或向下摆动时,球座与螺杆下端的球体部配合以便螺杆随摇杆小角度的摆动,防止卡死,并通过球体部的卡掣部与蜗轮的卡槽的配合,使得螺杆在小角度的摆动过程中,仍能与250吨快速液压冲床滑块调整装置蜗轮同步转动;摇杆向上或向下摆动的过程中带动偏心轮在连杆的偏心轮孔内转动,从而通过偏心轮的偏心孔带动连接销升起或下降,以实现调节冲床滑块高度的功能。
除此以外,在250吨液压冲床滑块上海通常需要安装一些其他的辅助装置,比如打料杆、超载保护装置、模具调整装置等来确保其高效稳定的运行。订购闭式液压冲床、开式液压冲床选择我们山东威力重工一定不会让您失望,订购液压冲床咨询热线:18306370898(同微信号)
