100吨冲床是冲压机系列中一款常见的设备。在冲床中经常使用一种冲床平衡器,冲床平衡器在机器的运行中起到不可替代的作用,具体由山东威力重工小编来介绍一二。
100吨冲床平衡器通常位于冲床顶部(对于大多数精密冲床来讲,冲床两侧的气缸即为平衡器),当冲床运转时行程从下往上时平衡器起到一个帮拉作用,平衡滑块和模具的重量,消除或减少综合间隙,使导路不会发生偏移起到平衡作用,特别是在冲床使用大模具冲压时减少了主马达的使用功率已达到省电目的。
100吨冲床常用的平衡器有两种:
一、冲床弹簧式平衡器:具有当弹簧等零件发生破损时,避免其零件飞散的构造。
二、冲床气压式平衡器(大多数精密冲床采用此种,又称为平衡气缸):
1、具有当活塞等零件发生破损时,防止其零件飞散之构造。
2、在冲床制动装置未动作时,使冲头及其附属装置维持在行程的任何位置,并具有在气压低于设定压力时,自动停止滑块等动作的构造,安全性能更高。

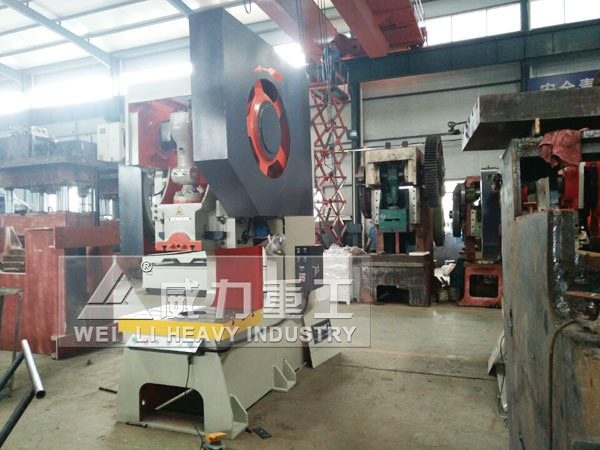

100吨冲床深喉800
在这里山东威力重工小编来简单说下一种摇摆式平衡器的结构组成:冲床的摇摆式平衡器,滑块连接部与冲床相应的滑块组件相连,顶座连接部与冲床相应的机座相连,滑块连接部和顶座连接部内均横向穿有球面销,在球面销两端分别竖直布置有对称的限位块,外壳呈矩形状,其内部居中位置处竖直布置有拉杆,拉杆的一端伸出外壳并与滑块连接部相接触,其另一端穿过横向布置在外壳内部的调节板并与外壳的内侧顶部相连。本发明结构简单,上下两个对应的球面销使平衡器发生倾斜来调整滑块组件,满足滑块组件的位置需求,提高冲床的生产效率。
