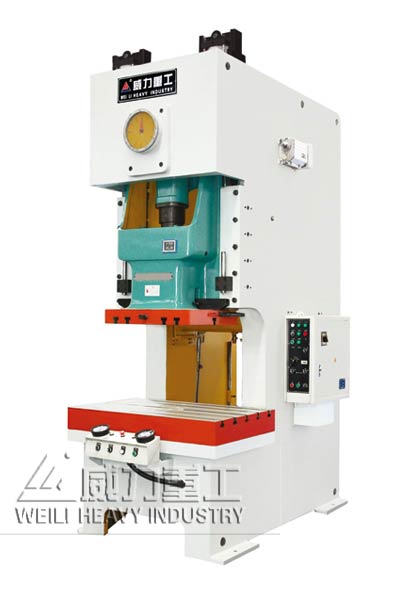

JF21-125T气动冲床钢板焊接高刚度机身,干式离合、液压保险,采用气动技术,实现一台空压机可以同时供多台气动冲孔机工作,较电动冲床更加节能。减少电耗损。操作简单,安全型较高,采用脚踏开关来控制电磁阀,结构简单,故障率低,提高生效率.
JF21-125T气动冲床结构特点:
1,干式离合、液压保险开式固定台压力机钢板焊接高刚度机身;
2,主电机采用西门子电机;组合式干式气动摩擦离合器、制动器;
3,齿轮副浸油润滑;矩形六面加长导轨;
4,液压过载保护装置;电动调模,数码显示;
5,滑块装设了上提式平衡缸装置 进口双联电磁阀;
6,电动浓油强制润滑系统;平衡缸采用手动稀油润滑系统;
7,配一组吹件装置;国际品牌PLC控制;
8,国际品牌接触器、按钮、指示灯;
9,可选配气垫装置,自动送料轴装置,光电保护装置,可搭配各种自动化设备。
JH21-125吨气动冲床 技术参数:
|
JF21-200T |
JF21-160T |
JF21-125T |
公称力 |
kN |
2000 |
1600 |
1250 |
公称力行程 |
mm |
6 |
6 |
5 |
滑块行程 |
mm |
200 |
180 |
160 |
行程次数 |
固定 |
min-1 |
40 |
45 |
50 |
可变Variable |
30-50 |
35-50 |
40-60 |
很大装模高度 |
mm |
450 |
350 |
370 |
装模高度调节量 |
mm |
110 |
110 |
100 |
滑块中心至机身距离 |
mm |
430 |
390 |
360 |
工作台板尺寸(前后×左右) |
mm |
840×1400 |
760×1200 |
700X1100 |
工作台板落料孔尺寸 |
mm |
φ200 |
φ180 |
φ160 |
工作台板厚度 |
mm |
180 |
150 |
120 |
滑块底面尺寸(前后×左右) |
mm |
650×880 |
580×700 |
520X620 |
模柄孔尺寸(直径×深度) |
mm |
Φ70×100 |
Φ70×100 |
φ70X80 |
立柱间距离 |
mm |
820 |
660 |
640 |
立电机功率 |
KW |
Y180L-6/15 |
Y180L-6/15 |
Y160L-6/11 |
外形尺寸(前后×左右×高) |
mm |
2370×1600×3600 |
2040×1480×3300 |
1900X1400X3350 |
净重 |
Kg |
19500 |
13200 |
9800 |
125吨气动冲床厂家山东威力重工时刻遵循:“优势互补,诚信互助,互利互赢,让利与众”的经营思路,以广大客户提供优良的产品为己任,始终恪守“真诚、友好、融洽、互信”的经营概念,不断推进我们彼此的发展与进步,让我们携手并肩共创辉煌明天。
山东威力重工郑重承诺:所售产品售后3包一年,终生维修服务!签订法律合同,敬请用户放心购买!欢迎咨询。欢迎拨打山东威力重工机床有限公司销售部张经理:0632-5850029,18306370898。咨询
