前不久天津客户从我厂订购了一批国标冲床设备,主要以100吨的冲床居多。在普通的国标
冲床中冲头是组成结构中很为常见的一部分。对于100吨冲床冲头的组成结构与润滑方式,这里小编简单的做个数据分析:
100吨冲床车间现货
100吨冲床冲头,包括通快数冲冲床冲头和AMADA数冲冲床冲头,通快数冲冲床冲头的底端面车连接孔,AMADA数冲冲床冲头插入连接孔中,通快数冲冲床冲头的侧壁上钻螺纹孔,螺纹孔与连接孔相连通,固定件通过螺纹孔将通快数冲冲床冲头和AMADA数冲冲床冲头固定在一起。本实用新型将通快数冲冲床模具改制,在其内部车孔,在其侧壁上钻螺纹孔,将阿玛达冲头插入,用顶丝紧固,从而实现通快和阿玛达数冲冲床部分模具的通用性。
100吨冲床中球头球碗及其相关联件结构是冲床核心装置之一,在100吨冲床上主要实现三个功能,一是冲床滑块模高调整,二是油压过载保护及调节螺母与导柱螺杆螺纹间隙消除,三是导柱导杆带动滑块作上下往复运动进行冲压,由于冲床球头球碗及其相关联件结构要实现的功能多且结构复杂,所以,一般目前所采用的球头球碗结构多数为浸油润滑,润滑油储存在冲床上部的油室里,润滑油由油室靠重力下流,然后润滑球头球碗等部位,这种润滑方式润滑油不能循环使用。

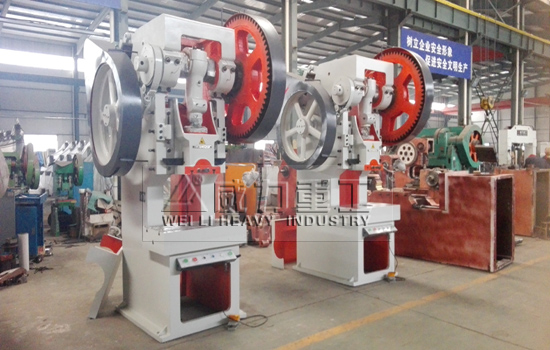

2台100吨冲床生产完成
现在一般冲床都采用了循环润滑冷却结构,润滑油自润滑泵站进油管,从进油口进入100吨冲床滑块缸体,沿液压垫活塞侧面的活塞口进入活塞内腔,当润滑油不断进入,活塞内腔油压达到一定数值时,润滑油沿导柱螺杆的贯通油孔上升,随后进入下球碗的润滑油,润滑油从进油口出来,沿下球碗球面对球碗球头进行润滑,连续流出下球碗的润滑油,在上下球碗形成的空间内油位不断上升,当油压到达一定数值时,将沿着回油管回流进入润滑泵站内,从而实现润滑油的循环润滑。
